Rigging · Plano PR-02/2026
Castelo d'água montado por verticalização
Plano de rigging · pelo responsável técnico
Desafio
Virar para a vertical, com munck, quadros laterais pré-montados no chão, com 11,01 m de altura, e assentá-los sobre as sapatas. A carga muda de ponto durante todo o giro.
Solução

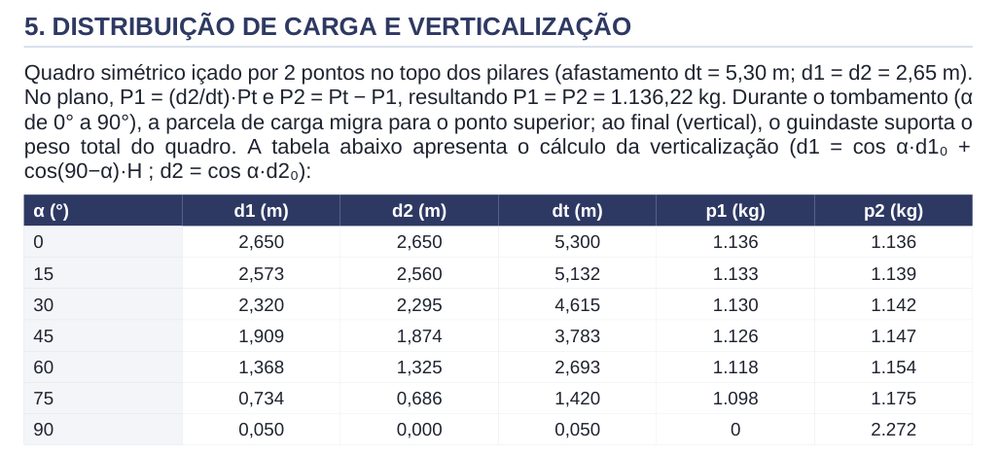

Composição do quadro por peça, distribuição da carga de 0° a 90°, lingada, lança, vento, esforço nas sapatas e no solo, e verificação final em 7 critérios.
Entregue
Memória de cálculo, formulário, prancha A3 e dados para a ART. O limite da manobra ficou declarado: o vento, e não a capacidade do munck.
2.272 kgquadro governante
32,5%utilização do munck (limite 85%)
4,31 m/svento máximo de operação
